SCL

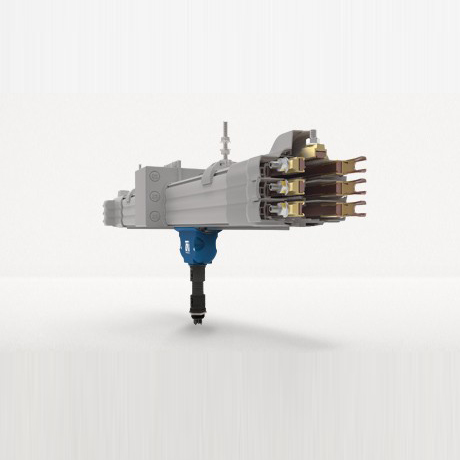

SCL Kapalı Kutu PVC Bara Sistemi
ST SCL Conductor Line System
SCL bara sistemi -30˚C ile +70˚C arasında açık ve kapalı ortamlarda çalışabilir.
Akım taşıma kapasitesi 35 A ile 240 A , kutup sayısı ise 4 ile 7 arasındadır.
Standart boyu 4000 mm’dir. Ek parçaları civatalıdır.
Koruma sınıfı IP 23’tür(Plastik conta ile IP 24)
Akım taşıma kapasitesi 35 A ile 240 A , kutup sayısı ise 4 ile 7 arasındadır.
Standart boyu 4000 mm’dir. Ek parçaları civatalıdır.
Koruma sınıfı IP 23’tür(Plastik conta ile IP 24)
| TECHNICAL DATA FOR CONDUCTOR BAR | ||||||
| Housing material: | PVC | |||||
| Standard length: | 4000 mm | |||||
| Number of conductors: | Max. 7 | |||||
| Suspension distance: | 1000 mm/2000 mm | |||||
| Voltage UN: | 24 to 690 V AC | |||||
| Current capacity (100% ED at 35˚C) | 64A | 78A | 100A | 140A | 180A | 240A |
| Conductor bar cross-section | 10 mm² | 15 mm² | 25 mm² | 38 mm² | 56 mm² | 70 mm² |
| Ambient/housing temperature | -30˚C up to + 70˚C, special version up to + 80˚C | |||||
| Travel speed | depending on the application, up to 300 m/min | |||||
| Protection class (DIN VDE 0470 T.1/EN 60529) | IP23/IP24 (with sealing lip) | |||||
| Smalles curve radius | > 800 mm horizontal/> 1500 mm vertical | |||||
| Fire protection equipment | UL94/VD (not halogen free) | |||||
